概述
據統計，我國火災80%為建筑火災，而電氣則是引發建筑火災的首要因素，電氣火災大部分是短路、泄漏電流、斷路器或線路超負荷等原因引起的。因此，對配電線路漏電引起的電氣火災隱患進行及時有效的監控是防止電氣火災頻發的必要措施。
GB 50016-2014《建筑設計防火規范》對于需要安裝電氣火災監控系統的建筑或場所做了明確要求。2016年6月1日，GB14287-2014《電氣火災監控系統》正式執行，對電氣火災監控設備、剩余電流式電氣火災監控探測器、測溫式電氣火災監控探測器等做了新的規定和標準。隨著國家和相關單位的重視，以及社會大眾對防范電氣火災重要性的認識逐步加強，電氣火災監控系統作為早期預報警系統，在智能建筑中的使用已越來越廣泛。
參考標準
GB 50016-2014《建筑設計防火規范》
GB 50116-2013《火災自動報警系統設計規范》
GB 14287-2014《電氣火災監控系統》
GB 25506-2010《消防控制室通用技術要求》

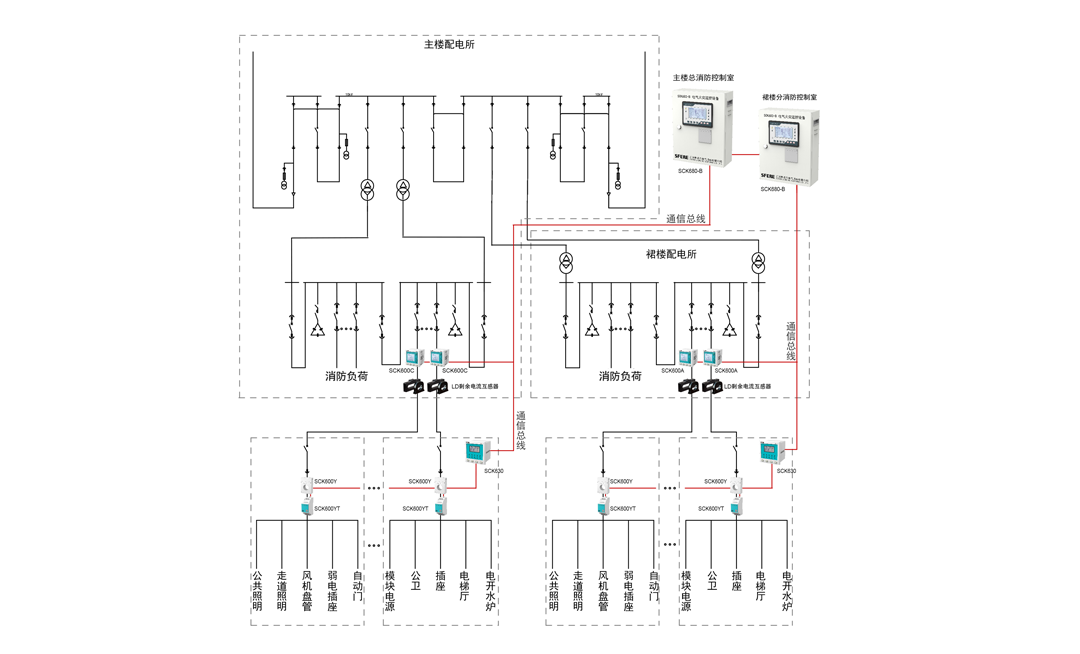

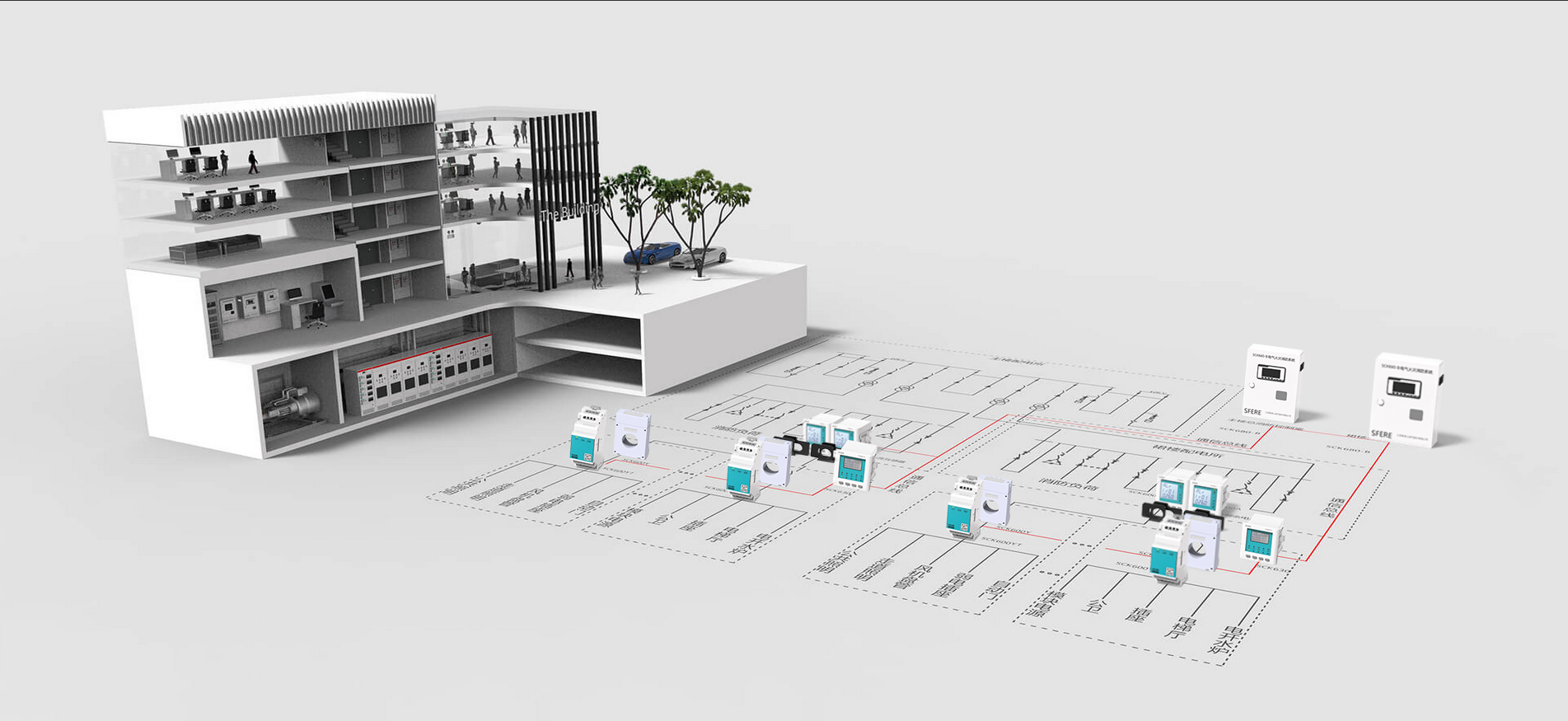

電氣火災監控系統組成
大型建筑或建筑小區，電源進線電壓多采用10kV，電能先經過高壓配電所，再由高壓配電所將電能分送給各終端變電所。經配電變壓器將10kV高壓降為一般用電設備所需的電壓（220/380V），然后由低壓配電線路將電能分送給各用電設備使用。
建筑內的消防控制室，宜設置在建筑內的首層或地下一層，并宜布置在靠外墻部位，電氣火災監控設備設置在消防控制室。當具有兩個或兩個以上消防控制室時，需要區分主消防控制室和分消防控制室，且主消防控制室內電氣火災監控設備能顯示分消防控制室內電氣火災監控設備信息。
剩余電流式電氣火災監控探測器宜設置在第一級配電柜（箱）的出線端（IT系統和消防配電線路不宜設置），當供電線路泄漏電流大于500mA時，在其下一級配電柜（箱）設置。
測溫式電氣火災監控探測器宜安裝于接觸或貼近保護對象的電纜接頭、電纜本體或開關等容易發熱的部位的方式設置。
監控功能
實時監測

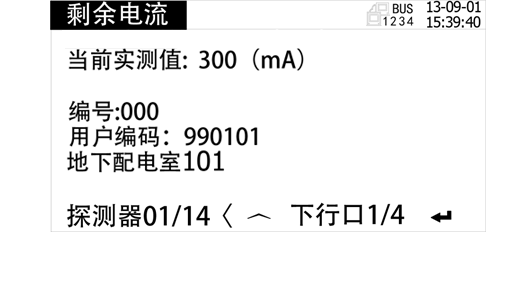

系統實時監測各回路的剩余電流及溫度值，并在主界面顯示詳細回路名稱編號內容以及各類功能按鈕。
報警設置及提示

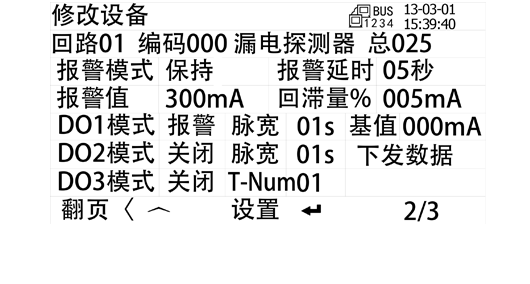

系統支持對剩余電流和溫度報警值以及各類回路信息和狀態進行遠程設定。當回路發生報警時，系統發出聲光報警信號，并自動進行詳盡順序的事件記錄。
報警及故障記錄

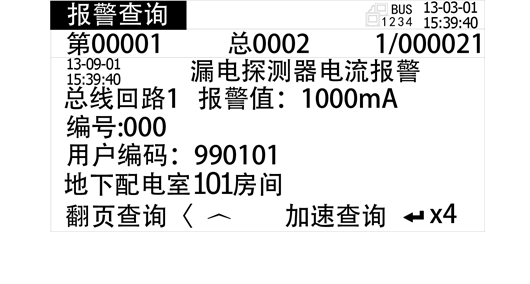

監控設備自動記錄發生的越限報警和設備故障記錄，通過報警查詢和故障查詢可查詢到所有記錄。若記錄條目過多，歷史信息不再需要的時候，可以在“參數設置”中設置清除記錄，這樣就可以清除設備歷史記錄條目。（注：清除記錄需要高級權限）
狀態信息顯示

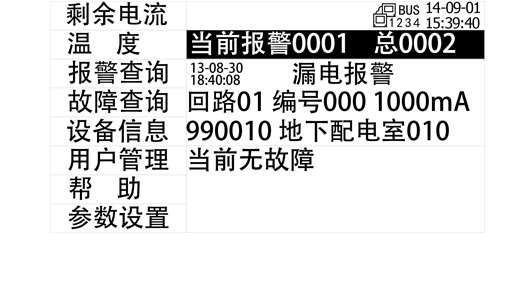

主界面中可實時顯示當前的報警，并且設備面板上的狀態燈指示當前相對應的系統狀態。
用戶分級管理

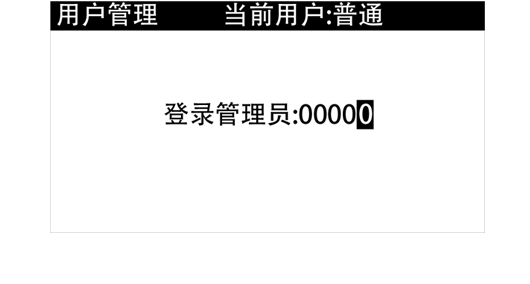

控設備系統分二級權限，分別為普通權限和高級權限，默認用戶為操作員（普通權限）和管理員（高級權限）。通過“用戶管理”菜單登錄、退出管理員權限。
系統運行信息

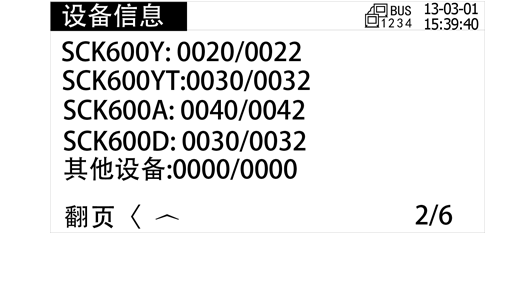

可在設備信息菜單中查詢探測器信息：各回路漏電探測器和溫度探測器在線數和總數。
配電柜方案

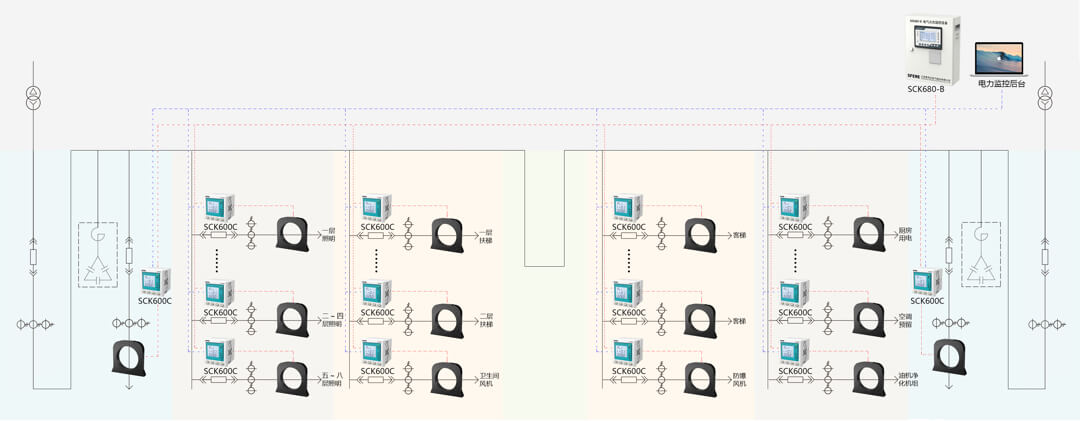

電氣火災監控和電力監控一體化方案
在饋線柜每個回路安裝一個LD系列剩余電流互感器和NTC溫度傳感器，以及一臺SCK600C電氣火災監控探測器。
SCK600C多功能型電氣火災監控探測器既能監測一路剩余電流和四路溫度，還能實時探測回路中三相電壓、電流、功率、頻率、功率因數、諧波、雙向電能等電氣參數，且本身兩路通信接口，既可分別將數據上傳至電氣火災監控設備與電力監控后臺，分開顯示；也可在電力監控軟件集成電氣火災監控功能時，將電氣火災參數與電氣參數一起上傳至電力監控后臺，同時滿足電氣火災監控和電力監控兩套系統功能，無需另外安裝多功能儀表，既節省空間，也降低了成本。

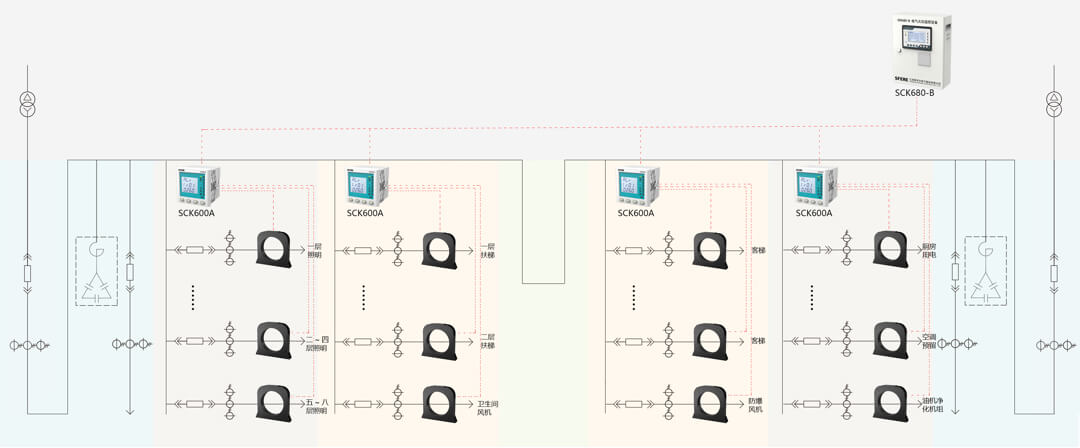

分體式多回路方案
在饋線柜每個回路安裝一個LD系列剩余電流互感器和NTC溫度傳感器，一面柜子安裝一臺SCK600A系列電氣火災監控探測器。
SCK600A系列多回路式電氣火災監控探測器最多可對16個回路進行監測，每面饋線柜只需安裝一臺SCK600A系列探測器，即可滿足對該柜內回路剩余電流、溫度的實時監測，實現就地顯示和越限報警，既節省了空間，也降低了成本。另外，SCK600A探測器通信可選擇RS485或消防二總線兩種接口，以適應不同的現場情況和上級設備。

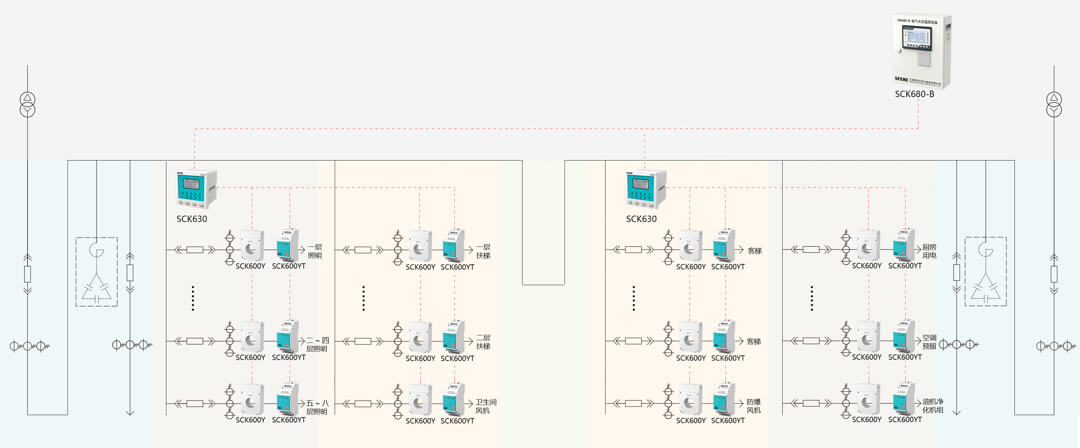

消防二總線一體式方案
在饋線柜每個回路安裝一個SCK600Y剩余電流式電氣火災監控探測器、SCK600YT測溫式電氣火災監控探測器和NTC溫度傳感器，一排或多個配電柜配置一臺SCK630監控單元。
SCK600Y剩余電流式電氣火災監控探測器、SCK600YT測溫式電氣火災監控探測器均為一體式結構，導軌式安裝，占用空間小，采用無極性兩線制連接，總線供電，無需另外連接電源，布線簡單。且因為兩種探測器安裝位置不同，分開設置，安裝靈活，后期也便于維護。一臺SCK630監控單元最多可連接32個監控點位，就地實現對饋線回路剩余電流、溫度的實時監測和越限報警功能，并可起到總線隔離功能，保證了部分總線出現故障時，不影響到其他部分的工作，同時，可通過通訊將數據上傳至電氣火災監控設備。
配電箱方案

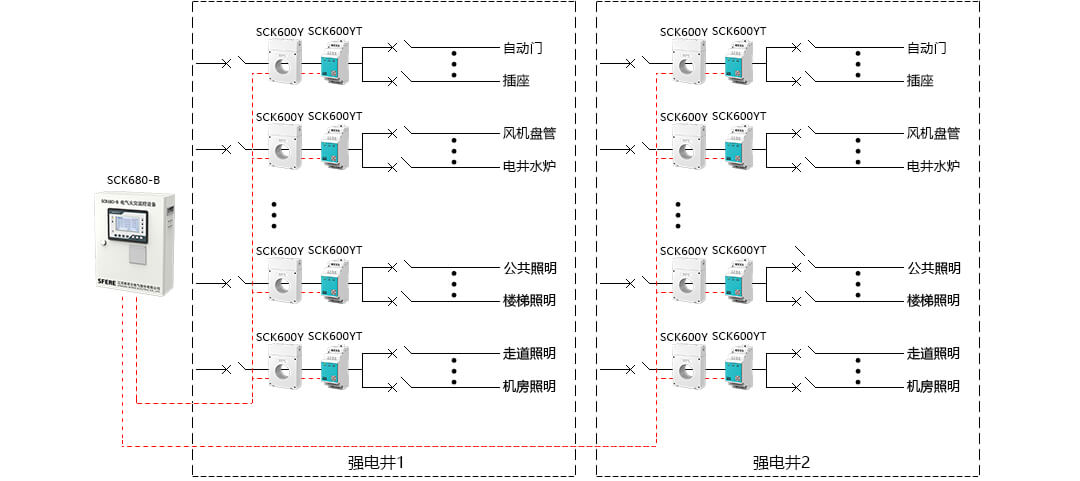

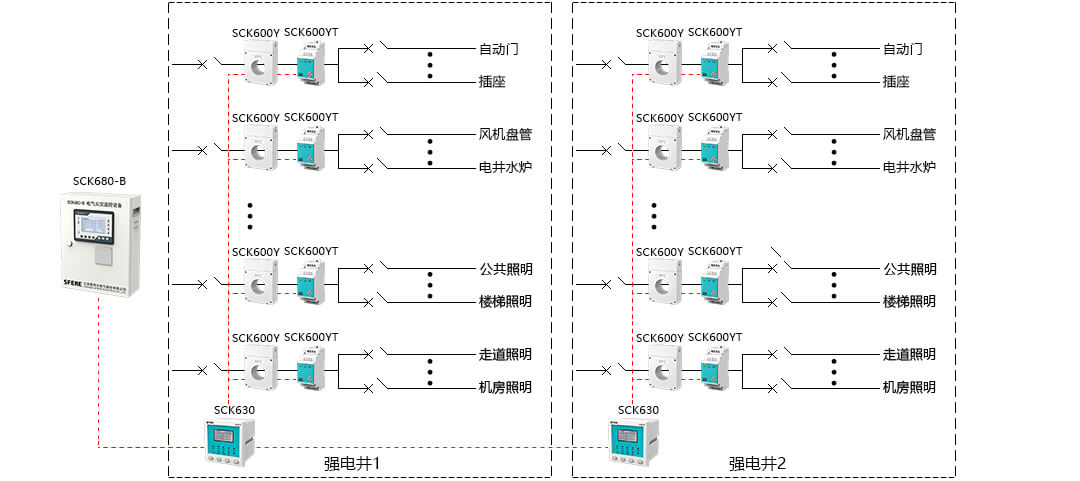

監控單元區域監測方案
當供電線路泄漏電流大于500mA時，需在其下一級配電箱設置電氣火災監控探測器。可在每個配電箱內安裝一個SCK600Y一體式電氣火災監控探測器、SCK600YT測溫式電氣火災監控探測器和NTC溫度傳感器，一層樓或一個強電井配置一臺SCK630監控單元。
SCK600Y剩余電流式電氣火災監控探測器、SCK600YT測溫式電氣火災監控探測器采用消防二總線通訊，支持星型，環型等多種接法，且由總線供電，無需另接電源，樓層放線時可節省大量線材，經濟方便。SCK630監控單元可安裝于建筑一層或便于查看的位置，實現小區域范圍就地監測、越限報警功能，且能給所連探測器供電，延長通訊距離，并起到總線隔離功能，保證了部分總線出現故障時，不影響到其他部分的工作，同時，可通過通訊將數據上傳至電氣火災監控設備。
消防二總線一體式方案
在每個配電箱內安裝一個SCK600Y剩余電流式電氣火災監控探測器、SCK600YT測溫式電氣火災監控探測器和NTC溫度傳感器，SCK600Y剩余電流式電氣火災監控探測器、SCK600YT測溫式電氣火災監控探測器通訊線直接連至電氣火災監控設備。
SCK600Y剩余電流式電氣火災監控探測器、SCK600YT測溫式電氣火災監控探測器均為一體式結構，導軌式安裝，占用空間小，適合空間狹小的配電箱；采用消防二總線通訊，支持星型，環型等多種接法，且由總線供電，無需另接電源，樓層放線時可節省大量線材。探測器直接連至主機，所用設備最少，最為經濟，適用于建筑面積較小，監控點位較少，且只需要在消防控制室監控設備上查看數據，而無需現場查看數據的項目。

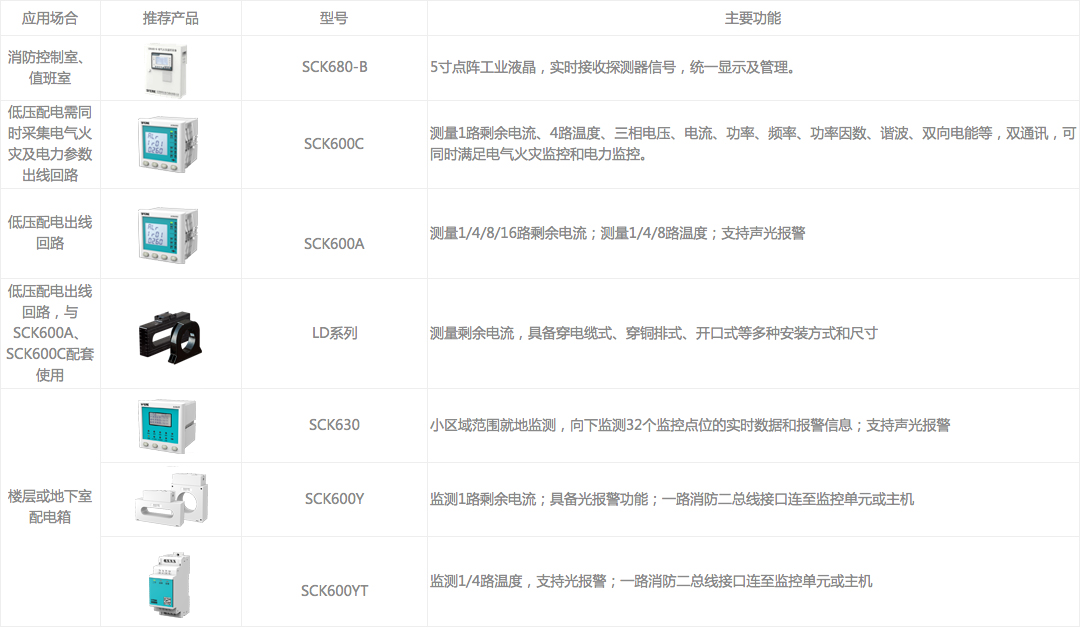

產品介紹
電氣火災監控設備

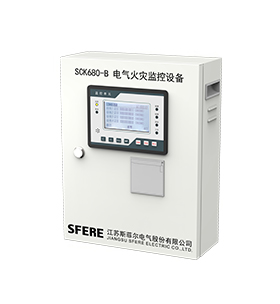

SCK680-B
特點
? 5寸圖形點陣工業液晶
? 支持中文輸入，中文提示探測器位置
? 總線可直接對總線式電氣火災探測器供電
? 二級操作權限設置，方便管理
? 可以對監測回路進行早期的預見性告警和緊急性報警，以便及時排除火災隱患，把可能造成的火災消除在萌芽狀態
? 支持2路繼電器輸出，工作模式固定:第一路輸出為報警輸出，第二路輸出為故障輸出
? 自備后備電源，支持4小時連續供電。
功能
? 監控報警，故障報警，自檢，信息顯示及查詢
應用場景
? 消防控制室、值班室
電氣火災監控探測器

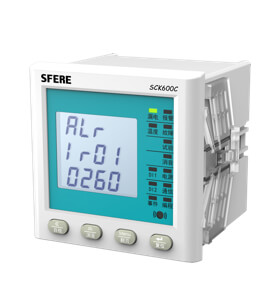

SCK600C
特點
? 具備剩余電流、溫度、過流、過壓、缺相、諧波超標、消防聯動等多種保護功能
? 實時測量1路剩余電流，4路溫度信號
? 實時測量三相電網的電壓、電流、功率、頻率、功率因數、諧波THD等參數
? 雙向電能計量、基波電能計量、四象限無功電能計量
? 2路開關量輸入，支持消防聯動和電源狀態監測
? 1路RS485通信接口，標準MODBUS-RTU協議，1路消防二總線通信接口
? 具備事件記錄功能，循環記錄最新128條事件信息，掉電不丟失
? 報警保護自動跳轉，聲光報警，支持保持、消音、復位操作
功能
? 測量電氣火災及電能、諧波等電力參數，雙通訊，可同時接入電氣火災監控設備和電力監控后臺
應用場景
? 低壓配電柜需同時采集電氣火災及電力參數出線回路
電氣火災監控探測器

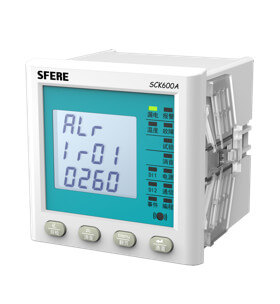

SCK600A
特點
? 具備剩余電流、溫度等多種保護功能
? 可實時測量1 / 4 / 8 /16路剩余電流信號
? 可實時測量1 / 4/ 8 路溫度信號
2路開關量輸入，支持電源狀態監測
? 標配消防二總線通信接口，應用于電氣火災監控系統
? 可選配RS485通信接口，MODBUS-RTU協議，應用于電氣火災監控系統
? 具備事件記錄功能，循環記錄最新16條事件信息，掉電不丟失
? 報警保護自動跳轉，聲光報警，支持保持、消音、復位操作
功能
? 監控報警，通信
應用場景
? 低壓配電出線回路

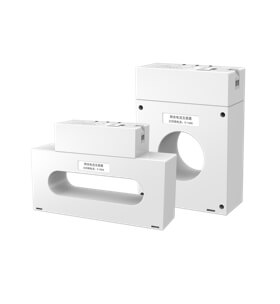

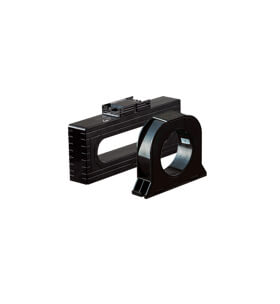

剩余電流互感器
LD
特點
? 測量范圍50~1000mA
? 測量精度1%
? 具備穿電纜式、穿銅排式、開口式等多種安裝方式和尺寸
? 電流比值2000:1
功能
? 測量剩余電流，與SCK600A、SCK600C配套使用
應用場景
? 低壓配電出線回路
電氣火災監控單元

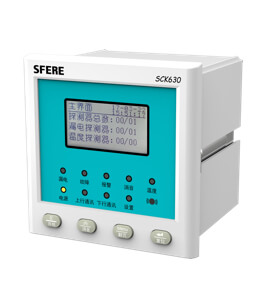

SCK630
特點
? 圖形點陣工業液晶顯示屏
? 支持中文輸入，中文提示探測器位置
? 總線采用無極性、兩線制，布線簡便
? 總線可直接對總線式電氣火災探測器供電
? 二級操作權限設置，方便管理
? 實時監控，精確定位報警點信息
功能
? 小區域范圍監測報警，通信
應用場景
? 低壓配電出線回路
剩余電流式電氣火災監控探測器
SCK600Y
特點
? 無極性兩線制連接，總線供電，現場布線簡便。
? 與監控設備實現統一地址編碼和報警值的設置，方便工程調試和維修。
? 總線抗干擾能力強，通信距離≤1500m。
? 探測器自帶故障報警指示燈，方便用戶排查故障點。
? 剩余電流式傳感器的報警閥值50-1000mA可設置。
? 剩余電流式傳感器種類齊全，安裝方便。
功能
? 測量剩余電流，并將數據上傳至監控單元或主機
應用場景
? 低壓配電出線回路

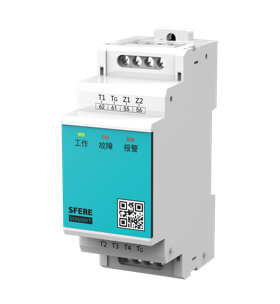

測溫式電氣火災監控探測器
SCK600YT
特點
? 無極性兩線制連接，總線供電，現場布線簡便。
? 與監控設備實現統一地址編碼和報警值的設置，方便工程調試和維修。
? 總線抗干擾能力強，通信距離≤1500m。
? 探測器自帶故障報警指示燈，方便用戶排查故障點。
? 傳感器的報警閥值55℃～140℃可設置。
功能
? 測量剩余電流，并將數據上傳至監控單元或主機
應用場景
? 低壓配電出線回路電纜接頭
參考標準
YD/T 585-2010 通信用配電設備
YD/T 1051-2000 通信局（站）電源系統總技術要求
YD/T 1363-2005 通信局（站）電源、空調及環境集中監控管理系統
QZTT 2205-2017 直流電量計量模塊技術要求
QZTT 1017-2015 基站交流智能電表技術規范
