概述
隨著計算機技術的發展及普及，利用計算機技術實現對建筑的智能化管理，已成為現代建筑的基本要求。現在，通過樓宇自動控制系統(Building Automation System)對建筑物內的機電設備等進行統一監控，以達簡化管理、提高效率、節約能源的目的，已是大型建筑的普遍成熟的應用方式。在建筑物內建設完整的BA系統，可實現對建筑內的各種機電設備集中管理和監控，其中，對中低壓變配電系統的監測管理，是建筑設備監控的重要一環。
伴隨著網絡技術、現場總線技術和測控技術的飛速發展，傳統的變配電系統正向測控智能化、監控?zé)o人值守化、信息交換網絡化的方向發展。電力監控系統在變配電領域得到日益廣泛的應用，已成為電力運行科學管理、節能降耗的有力工具。
參照標準
JGJ16-2008 民用建筑電氣設計規范
JGJ242-2011 住宅建筑電氣設計規范
GB50314-2015 智能建筑設計標準
GB50016-2014 建筑設計防火規范
GB/T16435.1--1996 遠動設備及系統接口(電氣特性)
GB50054-2011 低壓配電設計規范

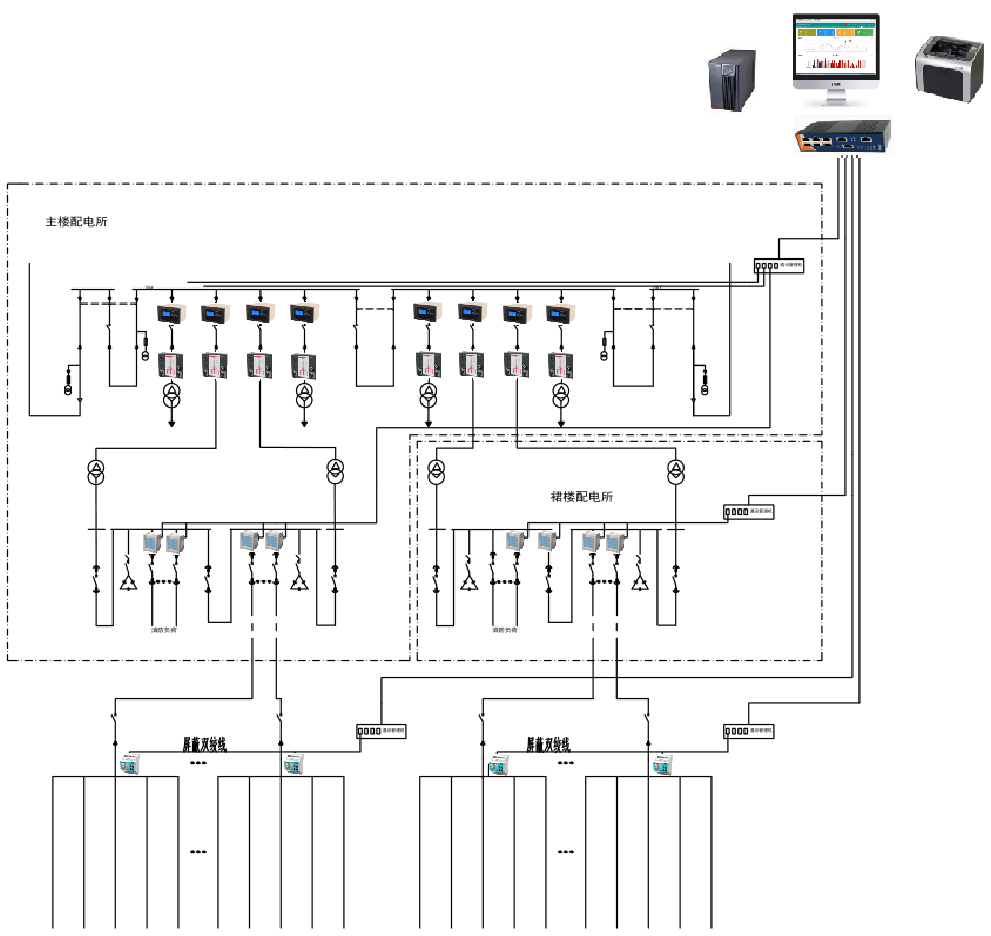

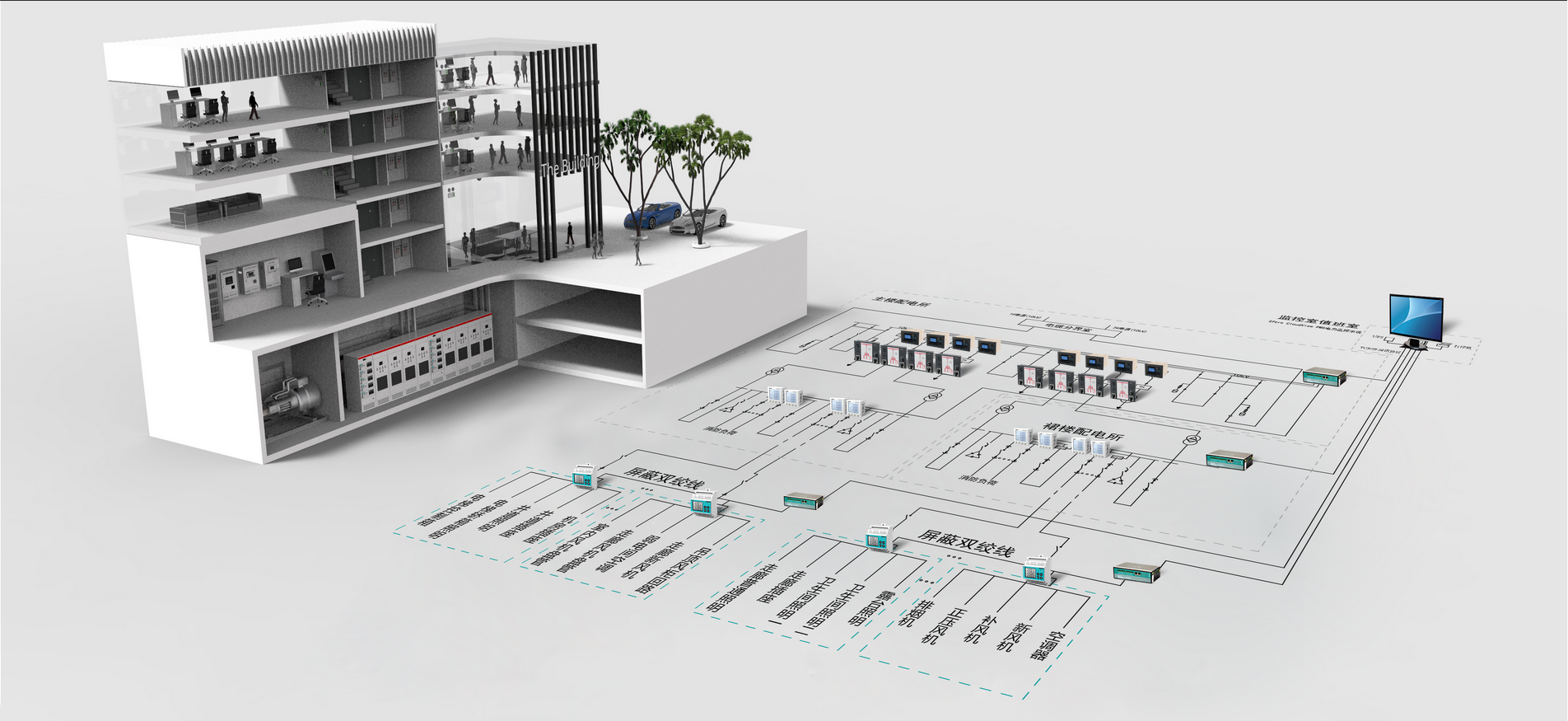

系統結構
智能建筑的供配電系統由高壓供電系統、低壓配電系統、變配電所和用電設備組成。通常對大型建筑或建筑小區，電源進線多采用10KV，電能先經過高壓配電所，再由高壓配電所將電能分送給各終端變電所。經配電變壓器將10KV高壓降為一般用電設備所需的電壓（380/220V），然后由低壓配電線路將電能分送給各用電設備使用。
與智能建筑供配電系統結構類似，Sfere-PMS電力監控系統采用分層分布式結構設計，由系統管理層、網絡通信層和現場測控層組成。
系統管理層：系統管理層是系統的最高層，由系統軟件平臺和工業計算機、UPS電源、打印機等硬件組成。通過網絡通信層與現場測控層連接，實現設備的參數配置、數據采集、狀態監視和分析、運行優化控制以及人際交互和系統信息的發布，實現整個系統的監視、網絡連接和數據管理。
網絡通信層：網絡通信層是由各類通信設備和通信介質組成的網絡，實現系統整體管理層與現場測控層設備間的信息交互。網絡一般采用工業以太網、光纖環網以及RS485總線結構，主要包含S3100系列通信管理機、工業以太網交換機、光纖收發器以及光纖、通信線纜等設備。
現場測控層：由安裝的各類智能儀表和裝置組成，實現測量、監視、通信和控制等功能。基于現場測控層設備的測量、控制及通信等功能，系統可實現“四遙”功能。
設計設備主要有：sfere系列電能質量檢測儀、WDH-31系列電動機保護控制器、SDP5100系列微機綜合保護裝置、智能數顯儀表、智能操控裝置、變壓器溫控儀、智能水表等現場設備。
組態方式方便。根據實際系統特點，支持一次系統工況圖形繪制，多級界面靈活切換，方便從不同角度直觀了解全面的監控信息。
擴展性能強大。支持大量的第三方設備和多種現場總線，如RS485、CAN、Profibus、工業以太網等。
組網方式靈活。支持單站監控、雙機熱備冗余監控、雙網冗余、以及C/S及B/S結構的多站分布式監控模式。可大大提高整體系統的規模和運行可靠性。
應用控件豐富。提供各類圖形化顯示、趨勢分析、報表工具、運行診斷等，方便用戶在不進行任何底層開發的基礎上就能組態出功能完善的運行工程。
網絡互連功能強大。具備DDE接口、OPC、串口及TCP/IP數據轉發等與各類上級系統如BA系統進行系統的互連，具備強大的可擴展性。
系統功能

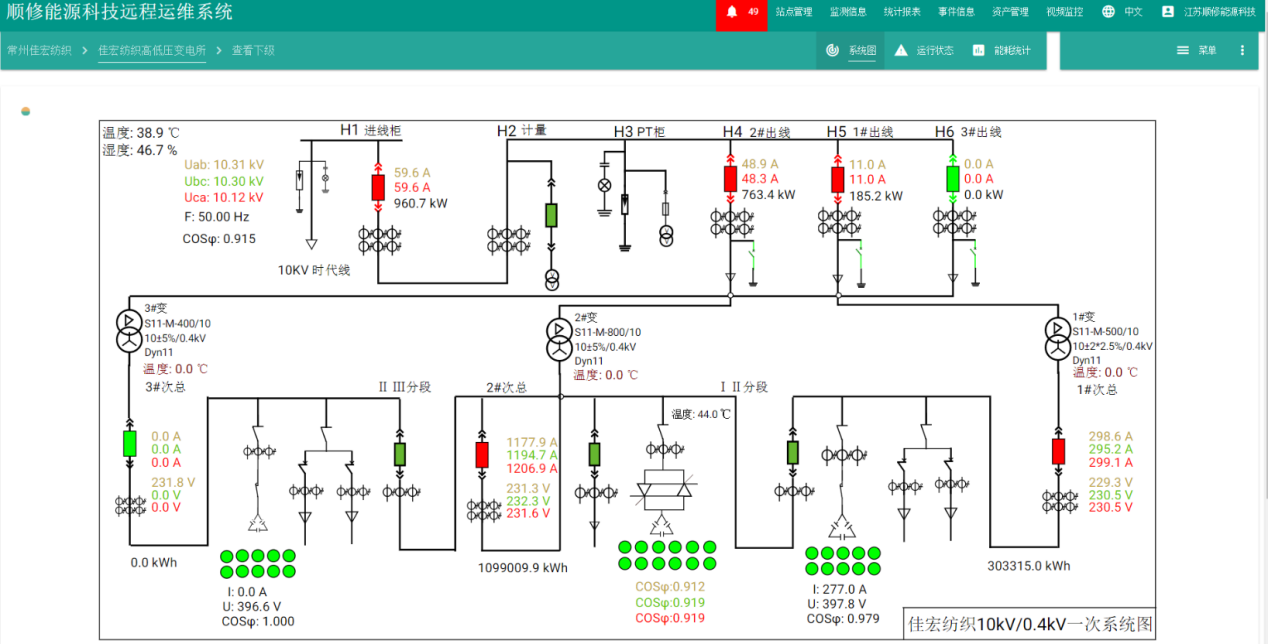

用戶可通過變配電系統一次圖，直觀、實時的了解高低壓回路開關的狀態，以及回路電流、電壓、功率等電量參數。

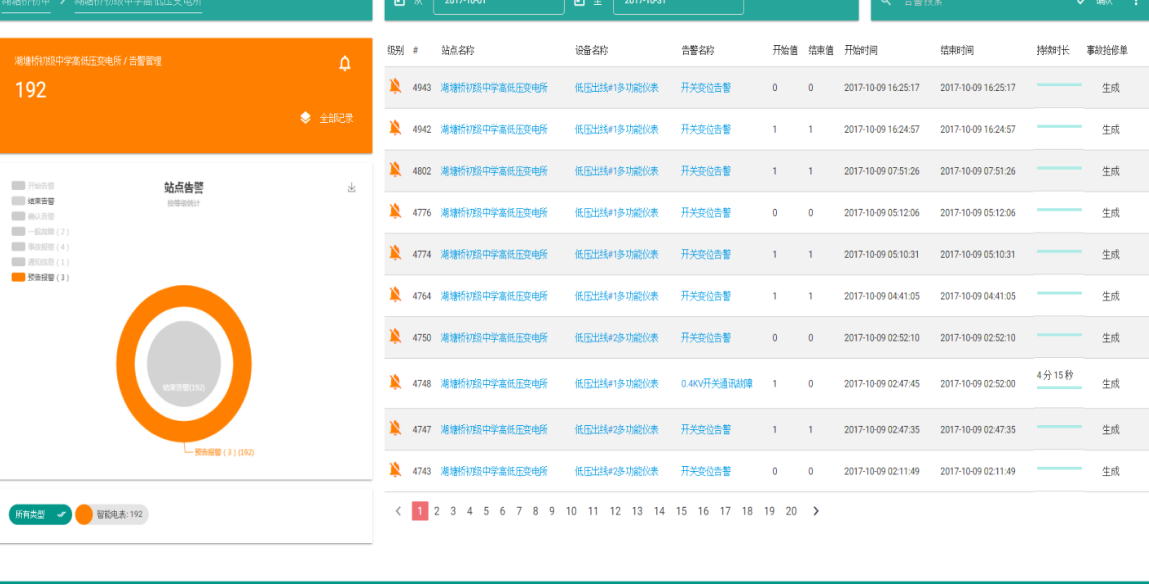

系統越限報警
用戶可通過計算機的交互界面對各個回路的各個電量參數進行報警設置，例如可設置某個回路的電流上限值，只要回路電流大于該值，系統立即產生報警，并輸出到計算機界面警告操作用戶（可顯示哪個回路發生了什么報警等）。同時系統記錄所有報警記錄，方便地對各個回路的容量和負載進行分析。
圖形化分析
系統可生成動態圖像系統，如餅圖、相角圖，直觀反映系統運行狀態，滿足用戶的不同需求。

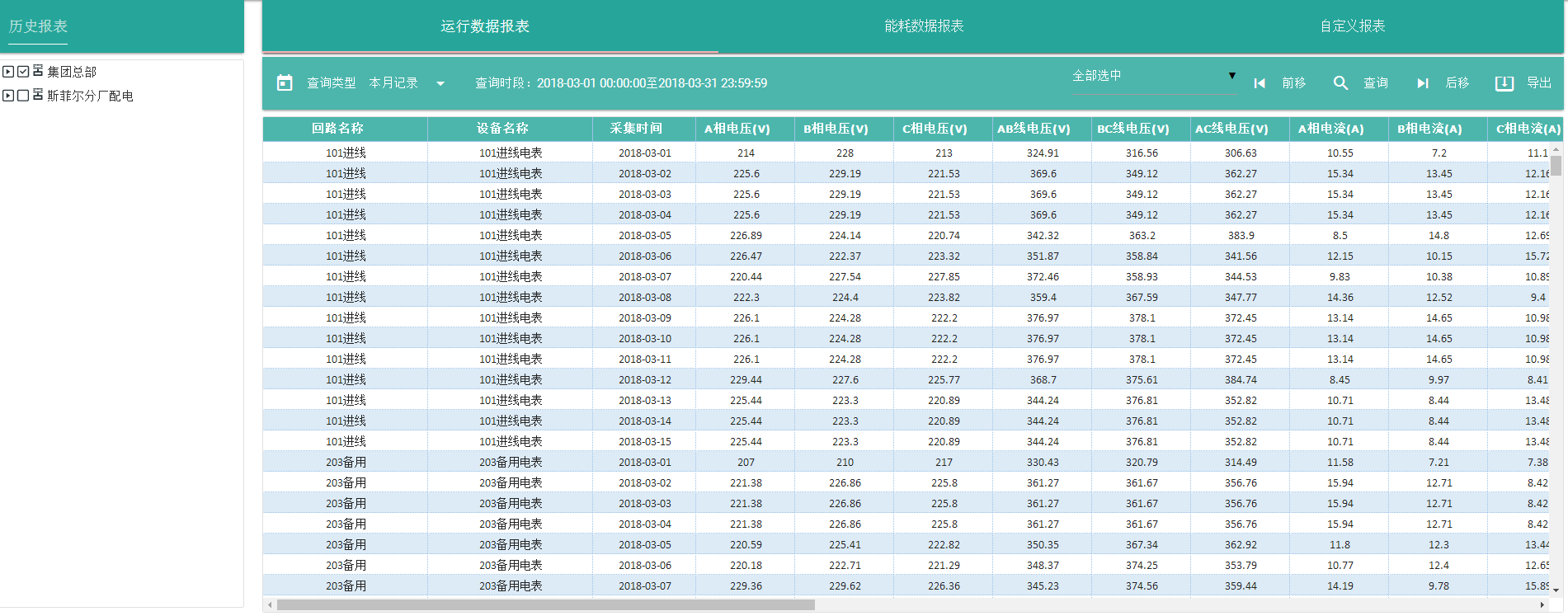

實時數據報表系統
系統對各回路進行動態比較和監視，實時報表可直接以EXCEL格式導出數據，方便用戶進行打印、整理。

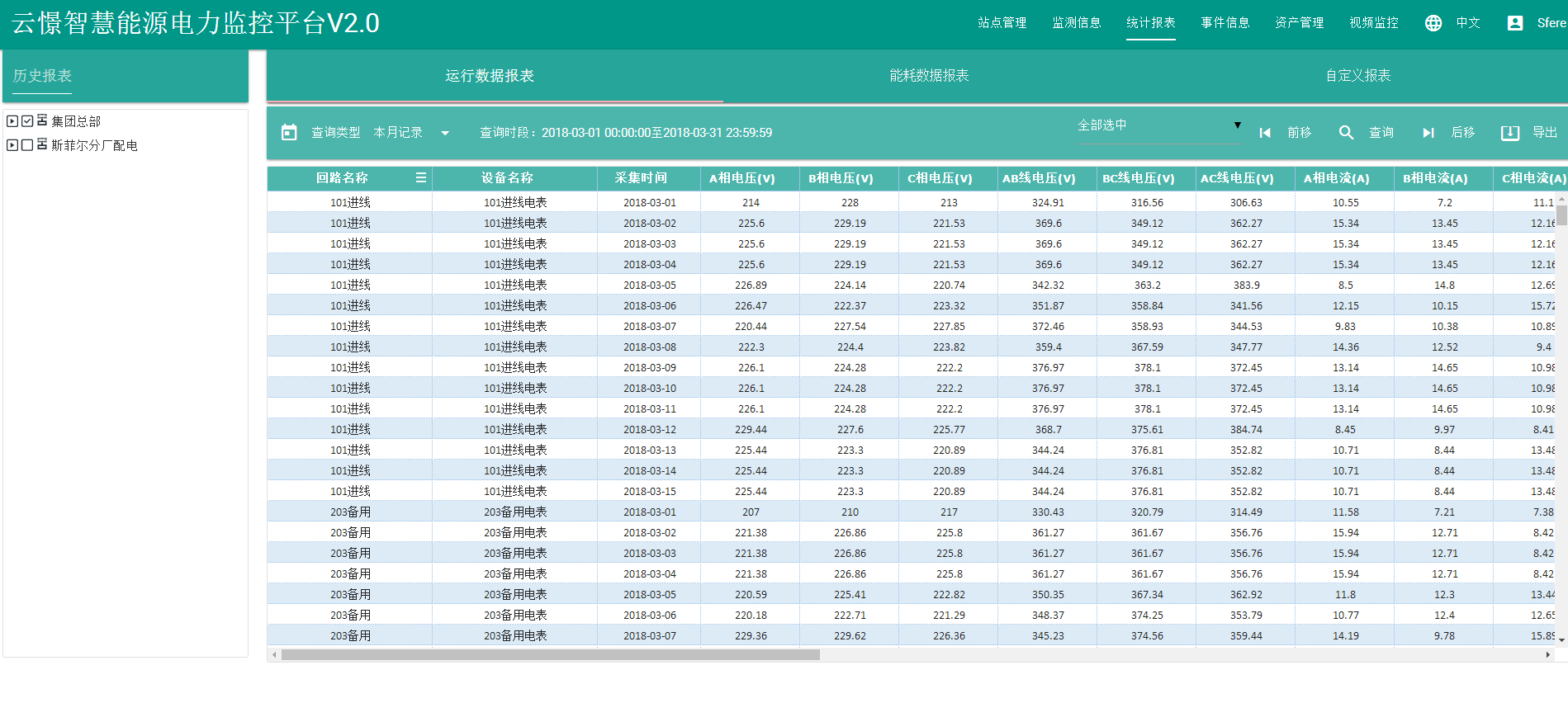

歷史數據報表查詢
系統可提供日報表、季報表、月報表、年報表等個類報表，方便供用戶對電流、電壓、功率負荷、電能計量等歷史數據進行查詢、統計和分析。

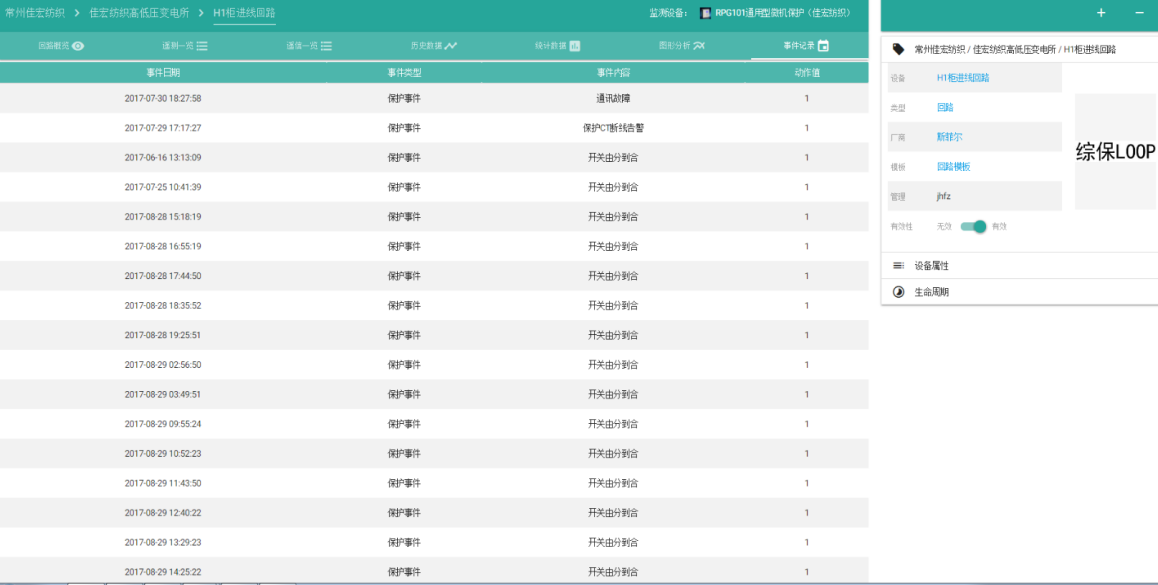

事件記錄及查詢
計算機實時記錄整個系統所有的事件，包括：保護事件、操作事件、報警事件等，并可通過報表的形式查詢到各個事件的發生時間和位置，這樣可為操作維修人員提供有力的故障數據報告。
接口通訊功能
系統具有良好的開放性，可以方便的與智能建筑中其他相關系統和智能裝置進行通訊(如：能耗能效管理平臺、冷站群控系統、BA系統、企業MIS網等等)。支持OPC協議、標準MODBUS協議等規約。

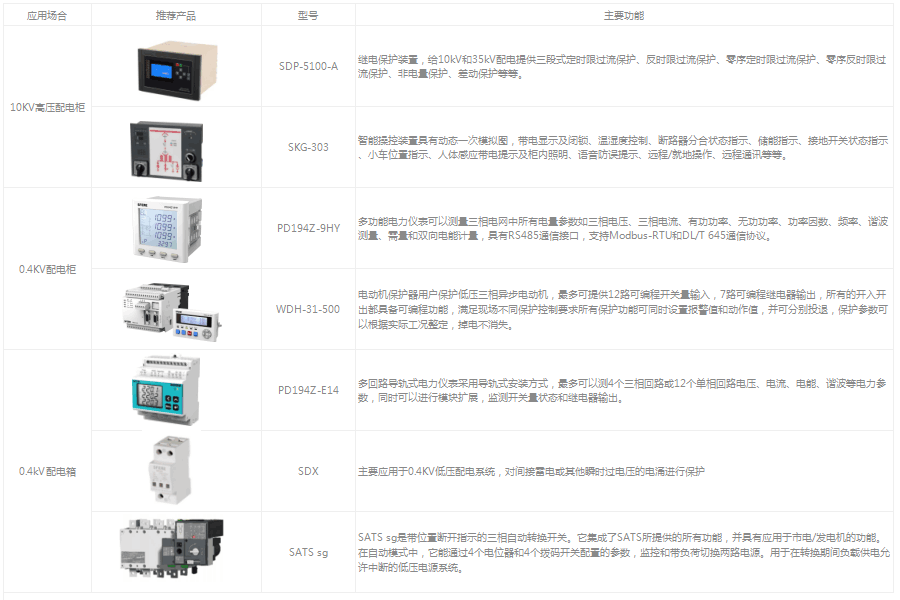

產品介紹

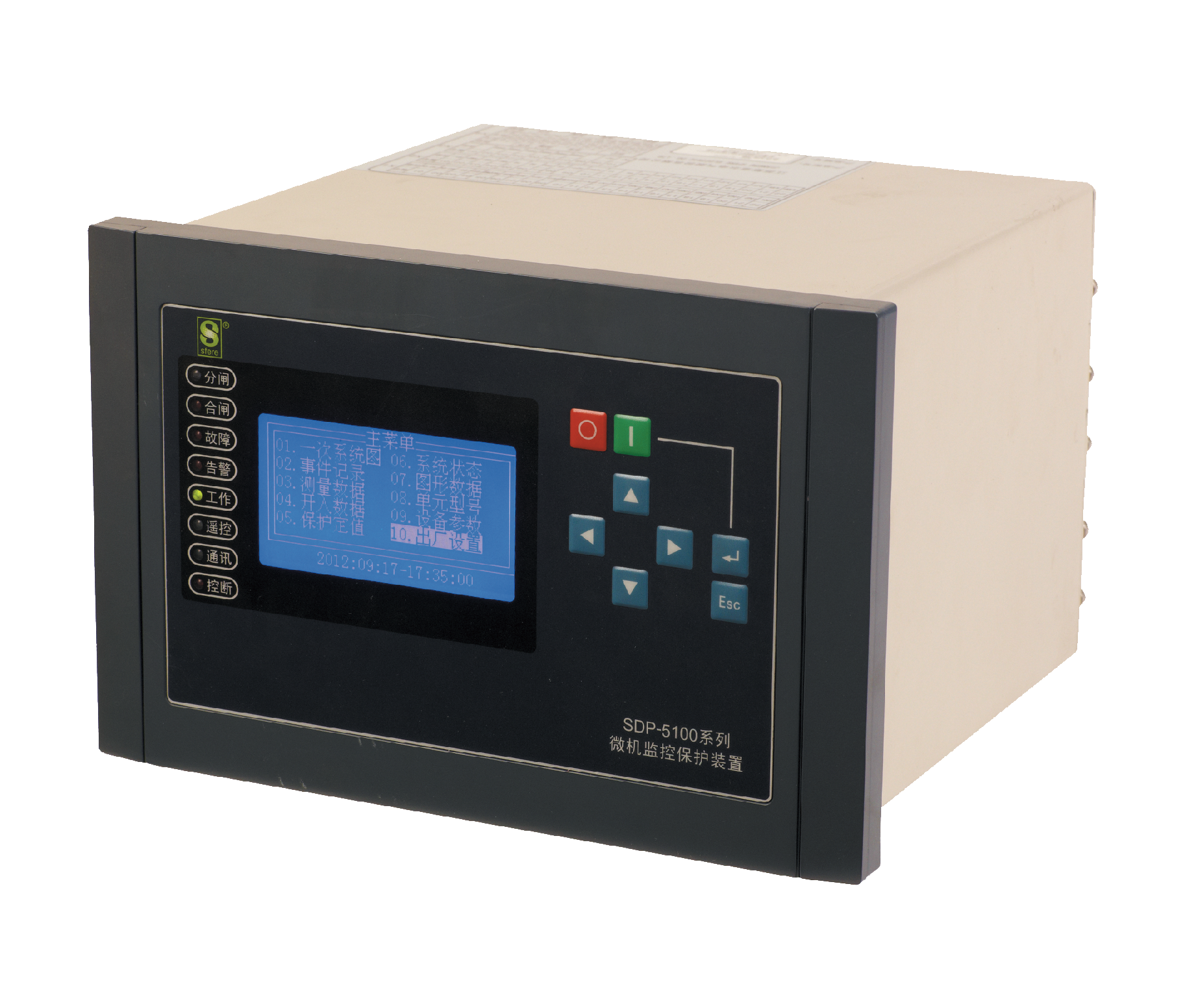

SDP-5100-A系列微機綜合保護裝置
特點
? 保護功能齊備
? 多路狀態監測
? 強大自檢功能
功能
? 集保護、測量、控制、監測、通信、故障錄波于一體。
? 高精度測量電流、電壓、功率、功率因數、頻率、零序電流、零序電壓、計算電度；
? 在線記錄事件達256條，掉電不丟失。
應用
? 10KV高壓配電柜

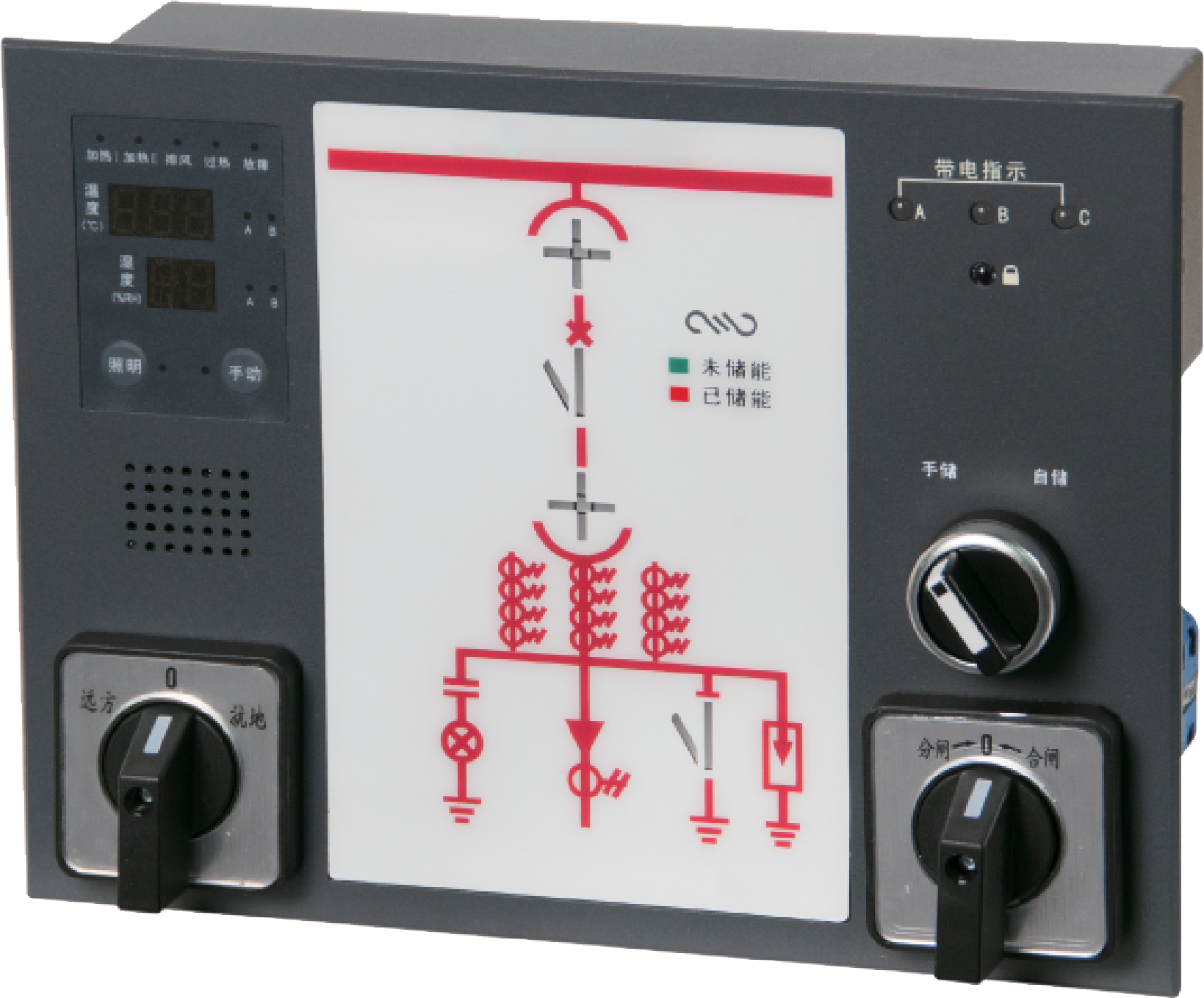

SKG系列智能操控裝置
特點
? 具有動態一次模擬圖
? 帶電顯示及閉鎖
? 電力綜合參數測量
功能
? 帶電顯示及閉鎖、溫濕度控制、斷路器分合狀態指示、儲能指示、接地開關狀態指示、小車位置指示、遠程通信。
? 電力綜合參數測量，三相電流、三相電壓、有功、無功、功率因數等參數測量及電能計量。
應用
? 10KV高壓配電柜

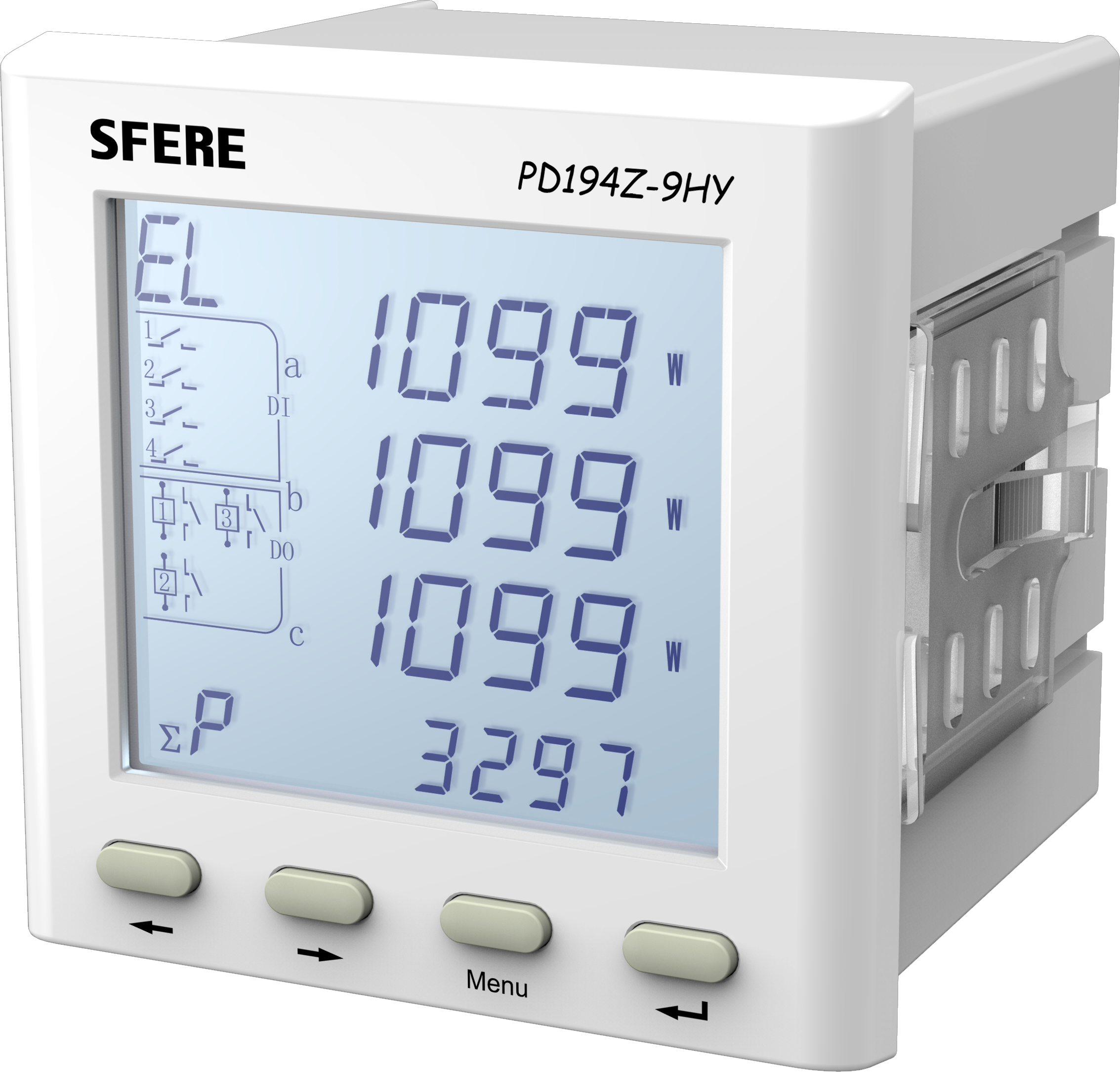

PD19系列多功能電力儀表
特點
? 電量測量
? 電能計量
? 電能質量監測
? 3.5寸大屏幕液晶顯示
? 電壓驟升驟降
? 故障錄波
功能
? 測量三相電網中所有電量參數如三相電壓、三相電流、有功功率、無功功率、功率因數、頻率、需量和雙向電能計量。
應用
? 0.4KV配電柜

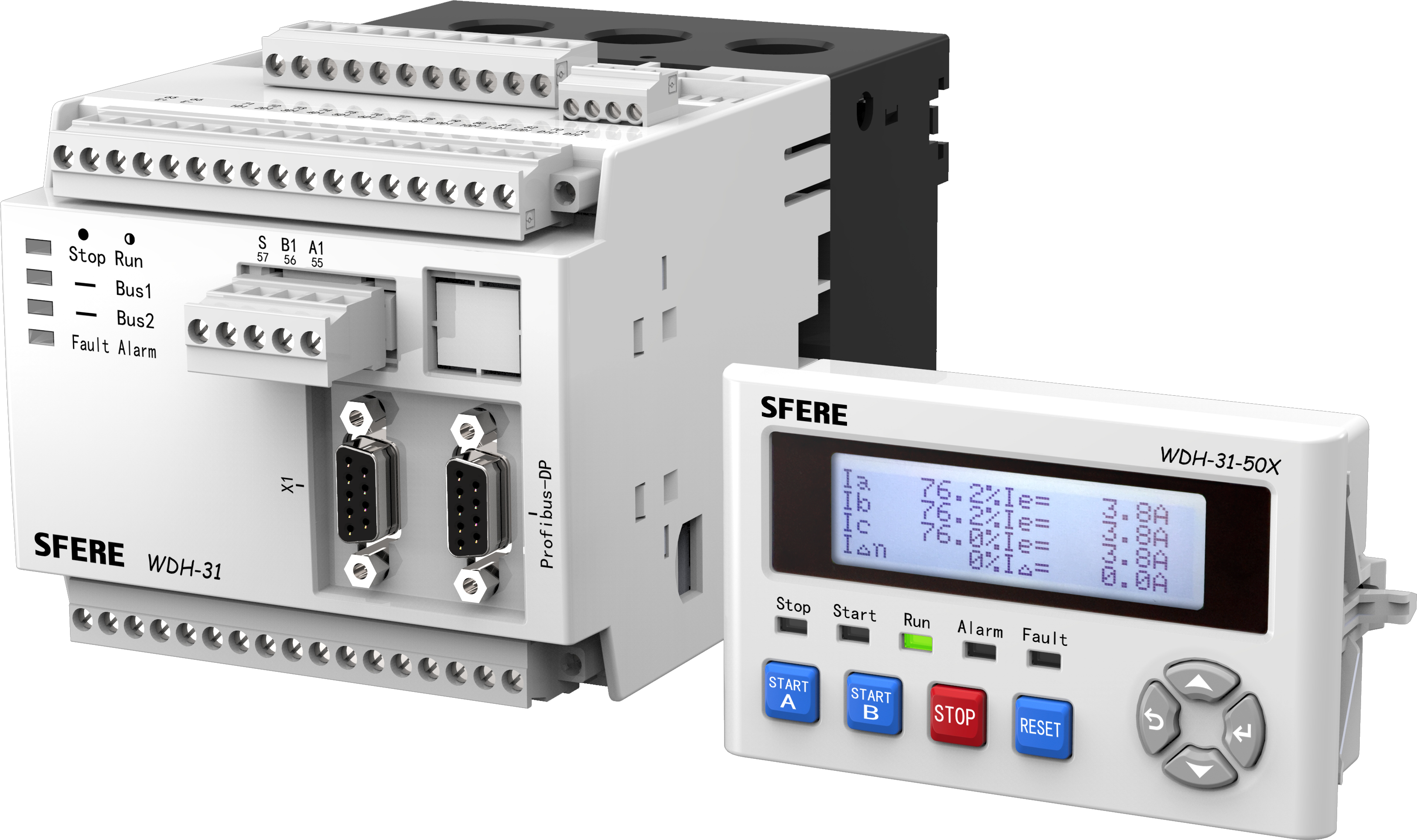

WDH-31-500電動機保護控制器
特點
? 16種保護功能
? 12路可編程開關量輸入
? 7路可編程繼電器輸出
? 支持抗晃電、上電自起動等功能
? 全中文人機界面，參數整定方便
功能
? 過載反時限、起動超時、堵轉、電流不平衡、斷相等故障保護，所有保護功能可同時設置報警值和動作值，并可分別投退。
? 三相電壓、三相電流、剩余電流、溫度、模擬量、電能測量。
應用
? 0.4KV配電柜

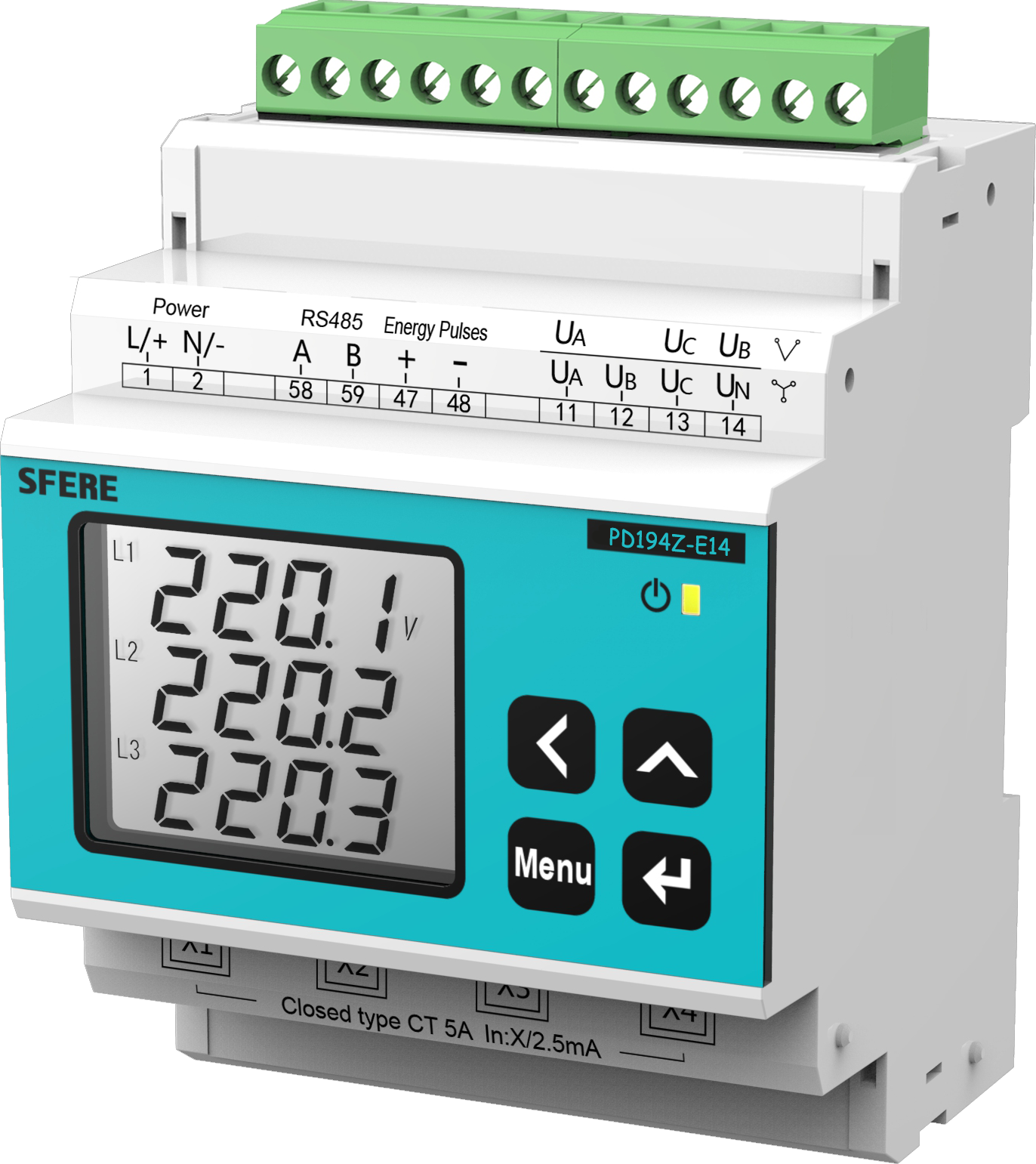

PD194Z-E系列多回路電力儀表
特點
? 導軌式安裝
? 多回路測量
? 模數化設計
功能
? 三相電壓、三相電流、有功功率、無功功率、功率因數、頻率、需量和雙向電能計量。
應用
? 0.4kV配電箱

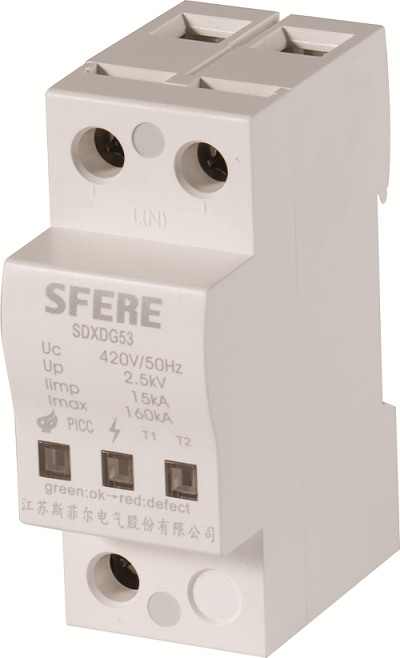

SDX系列電涌保護器
特點
? 保護通流量大，響應速度快
? 結構嚴謹，工作穩定可靠
功能
? 對間接雷電或其他瞬時過電壓的電涌進行保護。
應用
? 0.4kV配電箱

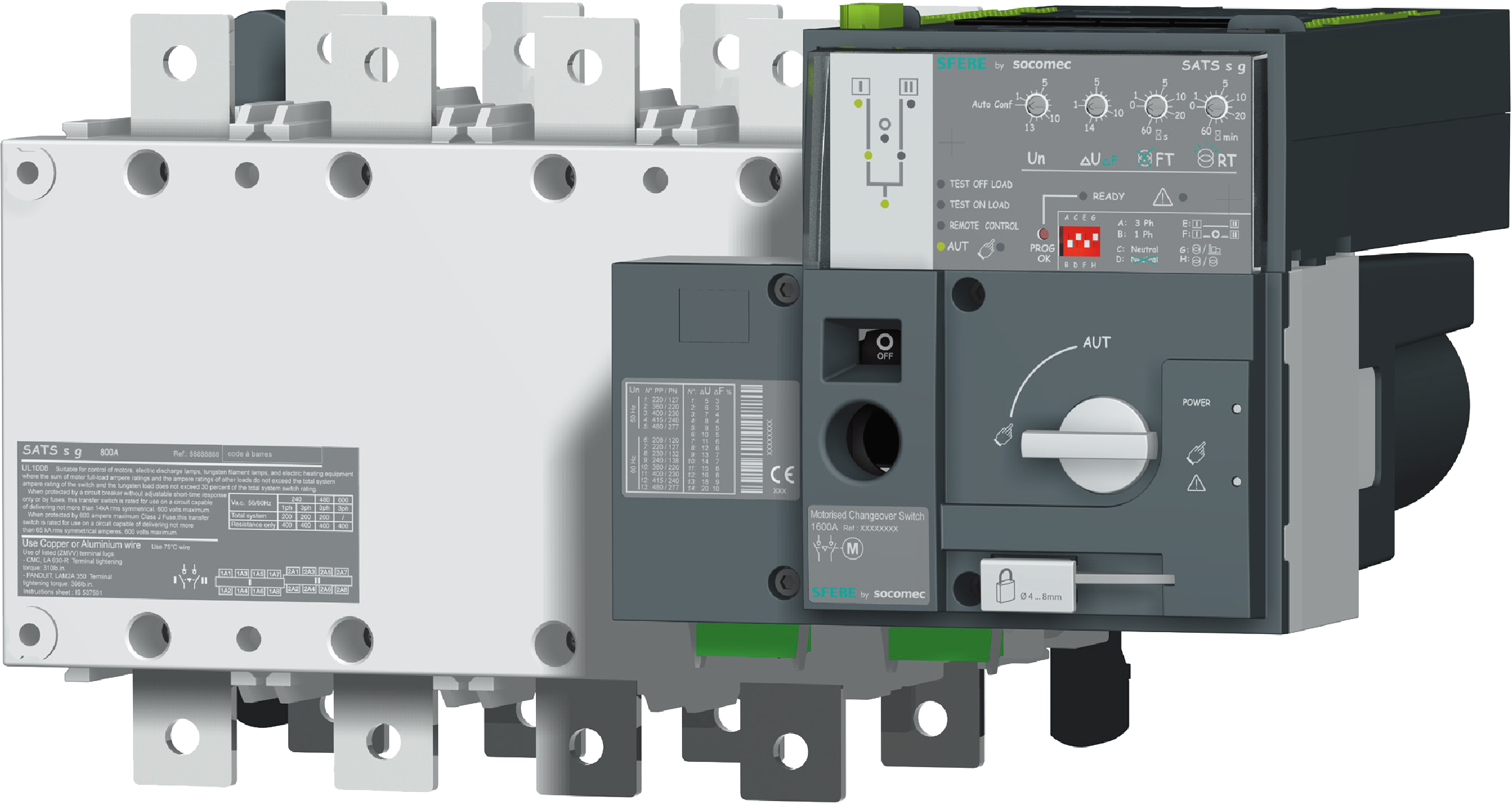

SATS sg系列自動轉換開關設備
特點
? 切換電流200~3200A
? 切換速度快
? 安全可靠
? 使用靈活
功能
? 在自動模式中，通過4個電位器和4個撥碼開關配置的參數，監控和帶負荷切換兩路電源。
應用
? 0.4kV配電箱
